透射电子显微镜技术 Transmission Electron Microscope(TEM)
透射电子显微镜(Transmission Electron Microscope,简称TEM)收集高速电子与物质相互作用所产生的不同信号,通过解析信号来揭示材料的物理、化学性质。
它的工作原理是:
1)电子枪发射出的电子被加速至几千eV,并会聚成平行电子束或细小的电子探针;
2)会聚的电子束与晶体材料相互作用,产生弹性散射、非弹性散射、能量色散X射线谱、二次电子、俄歇电子、背散射电子等信号;
3)收集不同的信号,得到图像或者光谱。
我们的TEM设备空间分辨率达60 pm,可搭载能量色散X射线谱、背散射电子探测器和电子能量损失谱功能,能更全面地表征半导体材料的晶型、缺陷、成分、应力分布等结构参数。
用途
原子级的空间分辨率;
扫描透射电子显微图像STEM Imaging;

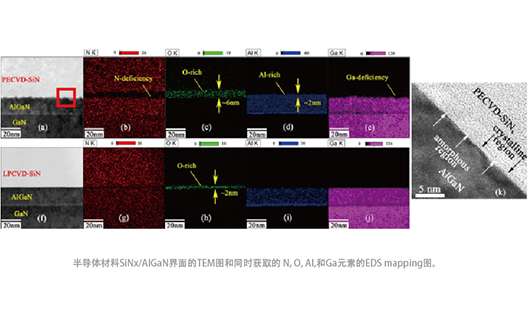

能量色散X射线光谱仪EDS;
电子能量损失谱 STEM-EELS;
可以同时识别晶格结构和原子的化学成分。
技术特点
  • 加速电压范围:80, 120, 200和300 kV;

  • 空间分辨率:60 pm;

  • 谱技术:EDS,EELS;

  • 原位能力:原位加热和偏压biasing。
