芯片越做越小，性能越跑越快，但你可能不知道——在先进制程中，晶体管正承受着肉眼看不见的“微观压力”。这种微观尺度上的晶格应变，既是提速的钥匙，也可能是失效的导火索。
近日，九峰山实验室化合物半导体中试平台-检测分析平台基于4D-STEM技术，成功实现了半导体器件沟道区域的纳米级应变分布与大小精准测量，为应变工程工艺优化提供了直接、可量化的微观依据。
微观分析组操作球差TEM设备进行样品检测
#1看不见的“应变”，决定芯片命运
在半导体芯片中，原子像阅兵方阵般整齐排列，形成晶格。但当外力作用或材料间的晶格失配打破原子间的平衡，导致其排列间距发生微小改变时，便产生了晶格应变。这种变化幅度往往只有千分之几，却足以改变芯片的电学、光学和力学性质，从而决定一颗芯片的性能高低与寿命长短。
人为引入的应变，可以显著提升载流子迁移率，从而提升晶体管速度，这是应变硅技术的核心逻辑；而无意产生的局部应变，则可能导致位错、漏电甚至器件失效——例如浅槽隔离边缘，热氧化产生的压缩应力，足以诱发位错滑移，直接导致漏电。让一颗本该合格的芯片提前“退役”。
#2从“点探测”到“面成像”：4D-STEM的“降维打击”
TEM（Transmission Electron Microscope，透射电子显微镜）是少数能够直接观察到原子排列的设备，借助TEM的高空间分辨率，在看见原子的基础上，精确测量原子间的距离变化，绘制出纳米尺度的“应变地图”。其基本原理是晶体倒空间的衍射点阵的变化与正空间晶面间距的变化成反比，当晶体在应力作用下其晶面间距发生膨胀或收缩，对应的倒空间衍射点之间的距离会缩小或扩大。
TEM应变分析技术包括GPA（Geometric Phase Analysis，几何相位分析）、SMF（Scanning Moiré Fringes，扫描摩尔条纹）、NBD（Nano Beam Diffraction，纳米束衍射）、PED（Precession Electron Diffraction，旋进电子衍射）、4D-STEM等。

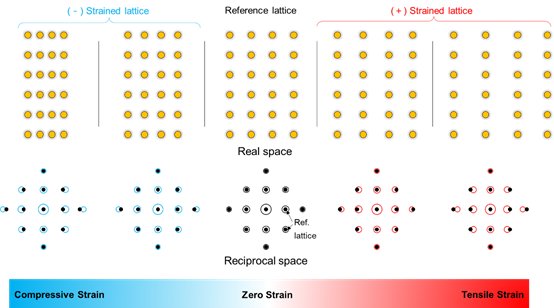

TEM应变分析方法原理介绍：晶体在应力作用下实空间（Real space）其晶面间距发生膨胀或收缩，对应的倒空间（Reciprocal space）衍射点之间的距离会缩小或扩大
传统的GPA、SMF等方法依赖高分辨图像质量，对样品厚度、欠焦量等参数极其敏感。而4D-STEM技术的出现，标志着应变表征进入了一个新阶段。
4D-STEM的核心突破在于数据采集方式：利用高速像素化的直接电子探测器，在扫描会聚电子束经过样品的每一个位置时，不仅记录透射强度，而是完整记录每个位置的二维衍射花样，生成一个四维数据集[位置x, y] ＋ [衍射信息kx, ky]。通俗地讲：这相当于在纳米尺度上为样品录制了一部“衍射全息电影”，保留了每个点的完整晶体结构信息。对材料的局部晶体结构、取向、应变、电场、磁场等信息进行了一次“衍射指纹”普查。

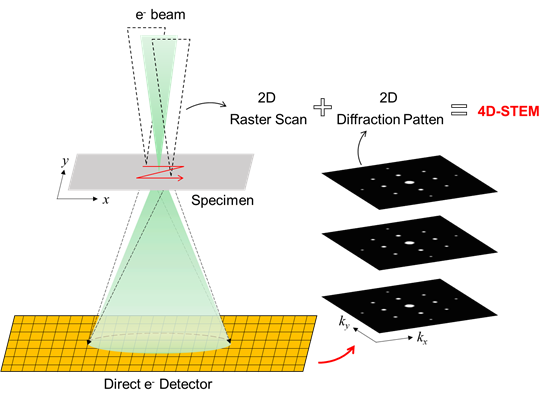

4D-STEM方法示意图
其显著优势在于：
1.允许更厚样品（100 nm以上），避免薄区变形与应力释放；
2.直接测量衍射空间的几何位移，避免图像中相位衬度对厚度、欠焦等参数的极度敏感性问题，确保测试精度与可靠性；
3.可绘制大面积应变分布图，从纳米尺度延伸至微米尺度。
#3实战：SiGe应变硅沟道：从“看不见”到“精准测量”
应变在半导体器件设计中最典型的应用，当属SiGe应变硅技术。
在硅中掺入锗（Ge），晶格常数随之改变——在沟道中精确引入可控应变可以大幅提升电子或空穴的迁移率。传统平面MOSFET、FinFET都离不开这一“性能加速器”——通过在硅沟道上方沉积具有不同晶格常数的材料，使硅沟道发生拉伸或压缩应变。
但问题来了：工艺完成后，沟道里的应变真的达到设计值了吗？分布是否均匀？有没有意外“泄露”？
这就需要4D-STEM上场。

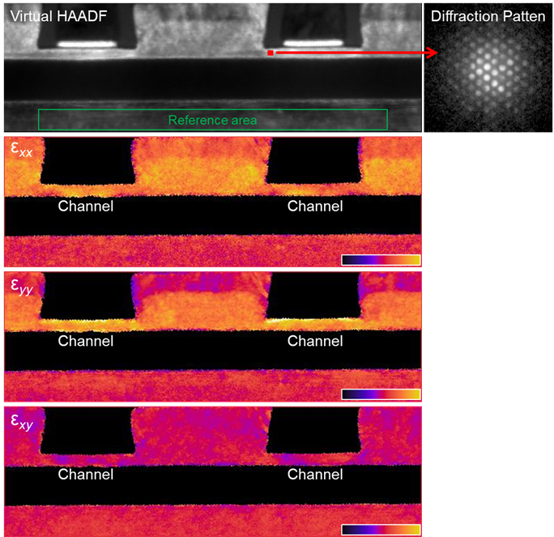

硅基CMOS器件SiGe沟道处应变表征：受Ge掺杂的影响，沿沟道方向和垂直沟道方向应变均发生变化
九峰山实验室化合物半导体中试平台-检测分析平台已基于4D-STEM方法，实现对半导体器件沟道处应变的精准表征与测量：
这些数据，既是验证工艺效果的“成绩单”，也是指导工艺参数优化的“导航仪”——SiGe组分该调多少，外延厚度该增该减，不再靠经验试错，而是靠数据说话。
#4不止于4D-STEM：打通“微观结构—材料—器件性能”全链条分析能力
要完成这样的精准测量，离不开硬核装备的支撑。九峰山实验室检测分析平台配备：
1) 原位热电/力学系统：支持在加热、通电、应力加载及多场耦合等真实工况下动态观察材料相变、缺陷演化及性能关联。
2) 原位液体系统：在纳米尺度实时观测液相环境下材料的动态结构演化与电化学过程。
这样的组合配置支持原子尺度结构与成分解析，实现真实工况下的动态观测。

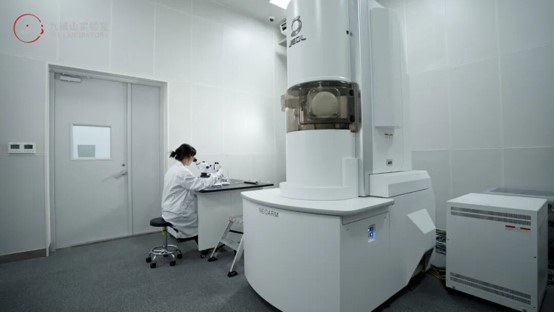

微观分析组操作STEM设备进行样品检测
从静态结构到动态过程，从几何形貌到电子结构——这是一套打通“微观结构—材料性质—器件性能”全链条的分析能力。
基于此，4D-STEM技术正在将应变从不可见的工艺变量，转变为可设计、可调控的工程参数。无论是半导体器件失效分析、新型材料研发还是工艺优化，这一能力都提供了强有力的微观机理支撑。
九峰山实验室化合物半导体中试平台-检测分析平台聚焦半导体先进材料分析、芯片器件结构分析和失效分析、测试和可靠性分析、无尘室环境及电子化学品分析；质量管理通过ISO9001:2015及ISO/IEC17025:2017等体系认证，拥有CNAS/CMA双认证资质，认证项目达220余项，构建起覆盖全产业链的标准化检测体系。
未来，检测分析平台将持续致力于为产业提供专业的一站式检测分析解决方案，帮助合作伙伴加速技术创新。
