首页 > 阅览室 > 基于电荷补偿的自适应可变导通时间(ACVOT)控制策略,以改善临界导通模式下运行的升压功率因数校正转换器的输入电流失真。

文章摘要:

对于在临界导通模式(CRM)下运行的升压功率因数校正(PFC)转换器,可利用电荷补偿策略来改善输入电流失真。然而,在复杂的工作条件下需要大量计算,在有限的实时计算资源下很难实现精确的电荷补偿。为解决这个问题,本文提出了一种基于电荷补偿的自适应可变导通时间(ACVOT)控制策略。

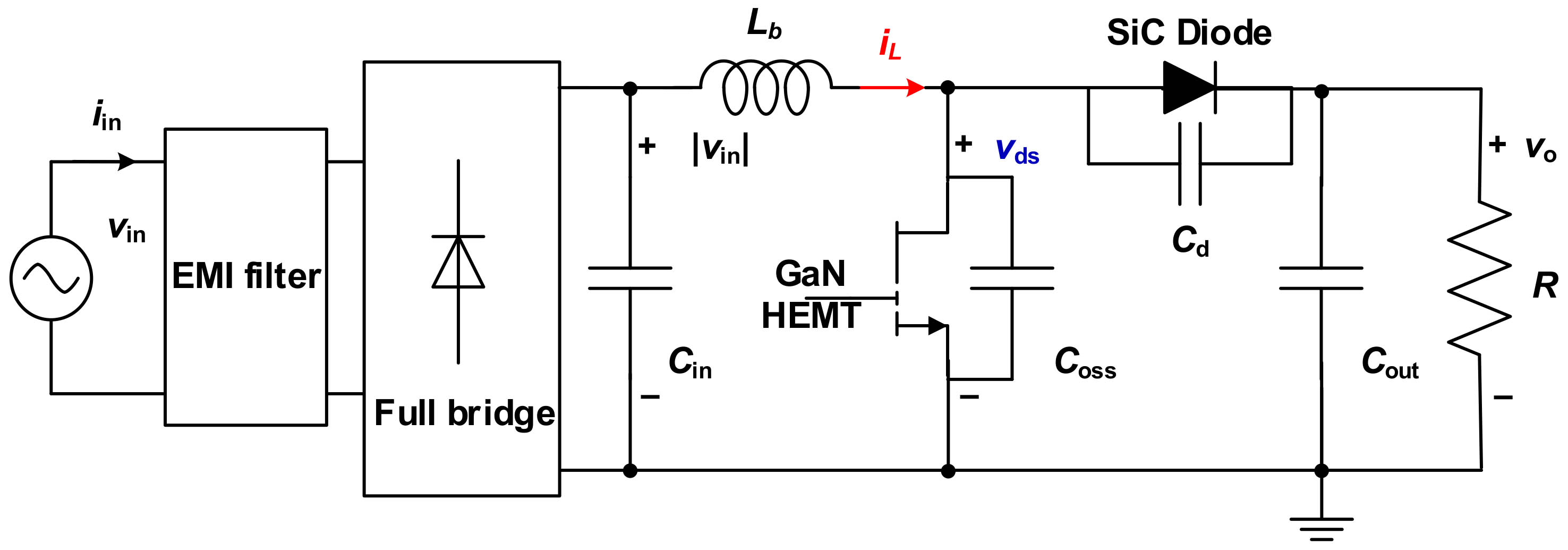

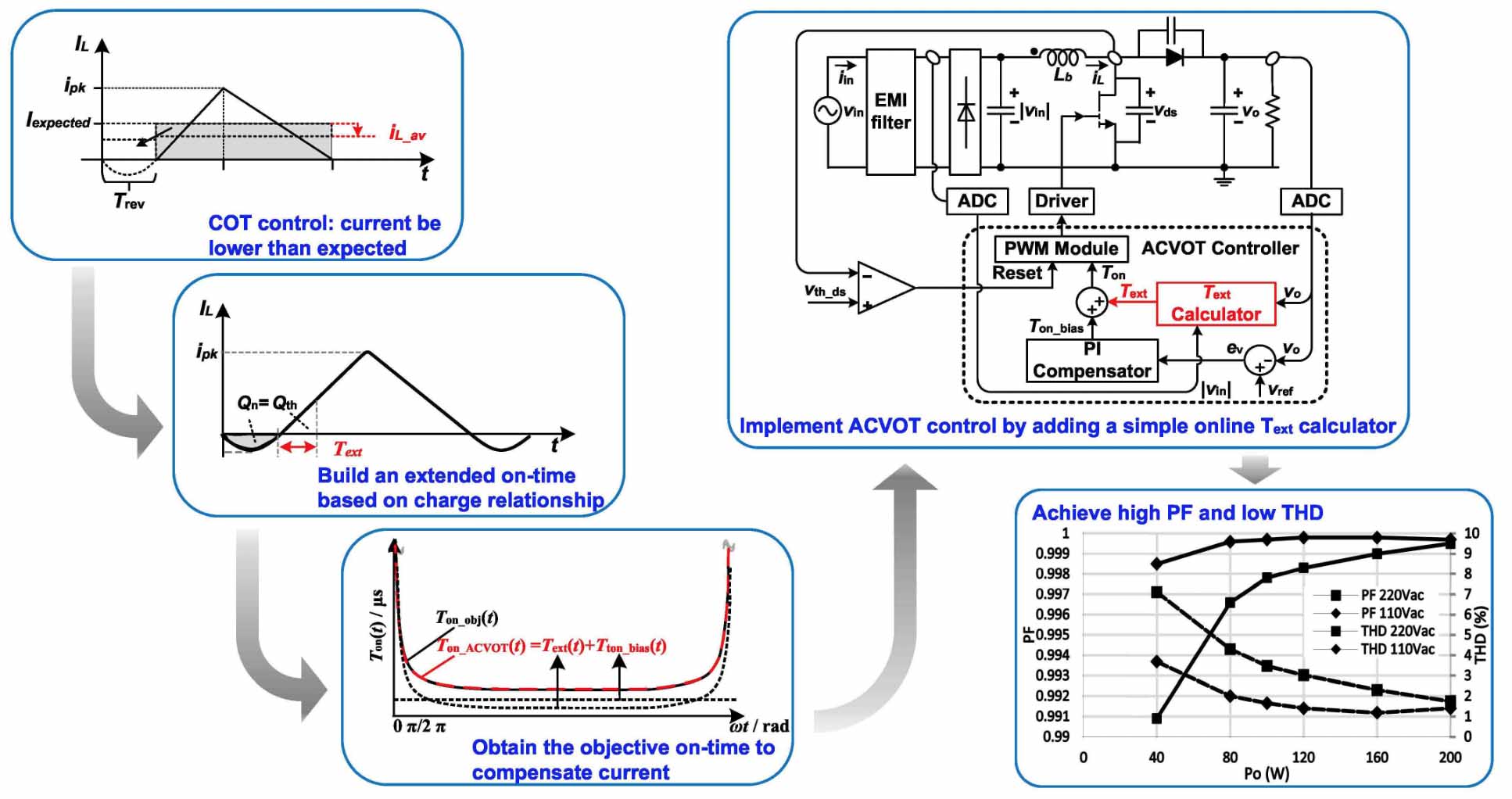

ACVOT控制器通过增加一个基本值和一个扩展的导通时间来计算所需的开关导通时间。基本值由环路补偿器在每个半线周期内调整,以提供基本的偏置。扩展导通时间是在每个开关周期中根据部分电荷补偿方程计算的,以减少失真。与传统的数字可变导通时间(VOT)控制相比,所提出的策略改善了输入电流的总谐波失真(THD),在FPGA实现中减少了54%/43%的LUT/寄存器资源。为了验证所提出的策略的有效性,使用GaN HEMT晶体管建立了一个200W的原型,其中THD在满负荷时降低到1.4%。


作者:
Xinjun Liu ,Donglai Zhang ,Wanyang Wang ,Fanwu Zhang ,Jun Yuan , and Ningyu Liu

期刊:
Energies 2022, 15, 4021.
发布日期2022-05-30
